Dos punzamiento de dos cortes paso Lap transformador máquina de corte de núcleo
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | cortadora de la base del transformador | Función: | movimiento, punción, corte |
|---|---|---|---|
| Ancho de corte: | 60 a 600 mm | espesor de corte: | 0.23 - 0,35 mm |
| Período de garantía: | 12 meses | Potencia del motor: | 18 kW |
| Duración del corte: | de una anchura superior o igual a 300 mm | ||
| Resaltar: | Máquina para cortar el núcleo del transformador de lap de paso,Máquina de cortar el núcleo de dos transformadores perforadores,Máquina de corte de núcleo de dos transformadores de corte |
||
Máquina cortadora de núcleo de transformador de dos punzonados y dos cortes Step Lap
Descripción de la máquina cortadora de núcleo de transformador se muestran a continuación
Tmáquina cortadora de núcleo de transformador se muestran a continuación se utiliza principalmente para cortar la tira de acero al silicio y la tira cortada se puede utilizar para fabricar el núcleo del transformador’s patas o yugos. Este tipo de línea de corte a medida puede cortar la tira con un ancho máximo de 600 mm. La máquina cortadora de núcleo de transformador tiene funciones de dos cortes y dos punzonados según se solicite. La máquina cortadora de núcleo también puede utilizarse para cortar y punzonar tira de acero al silicio para fabricar láminas de laminación de núcleo de hierro de transformador con costura totalmente inclinada, costura semi-inclinada y costura recta. Todas las acciones de la máquina cortadora de núcleo de transformador, como cortar, punzonar y alimentar la tira de acero al silicio, son impulsadas por servomotores, lo que garantiza la precisión de las acciones. Con PLC y HMI, tla máquina cortadora de núcleo de transformador presenta alta precisión, alta automatización, fácil operación y así sucesivamente.
Detalles rápidos de la máquina cortadora de núcleo de transformador se muestran a continuación
1. Expansible desenrollador
2. Feeding tira dispositivo
3. tiraistema de servomotor 4.
Punzonadodispositivo 5.
Cizallamiento dispositivo9.
Plataforma de salida7.
Dispositivo de apilado y clasificación dispositivo9.
Dispositivo de captura de material dispositivo9.
Wsistema de ajuste de ancho10.
Neumático unidad impulsadaParámetros técnicos de la máquina cortadora de núcleo de transformador
HJX600-LLB se muestran a continuación
HJX600-LLB se muestran a continuacióny la máquina cortadora de núcleo de transformador también se puede fabricar según se solicite.Tira
|
Ancho: ≤±0.1mm |
Tira |
|
Longitud de rebaba:≤0.03mm |
Tira |
|
Ancho: dirección única inferior a 0,1 mm en 1000 mm |
Tira |
|
Ancho: ≤15mm/1000mm (tramo superior a 1000mm, altura inferior a 15mm) |
Tira |
|
Ancho: 0.23 |
～200m/minTira |
|
Ancho: 60 |
～200m/minS |
|
tiraLongitud: 350 |
～200m/minAgujero |
|
Punzonado Diámetro.Φ |
10mm～200m/minPosición del agujero: |
|
puede ser un desplazamiento bidireccional a lo largo de la línea central |
Excentricidad de punzonado en V |
|
±30mm |
Alimentación |
|
Tira Svelocidad:0 |
～200m/minPotencia: |
|
18Kw |

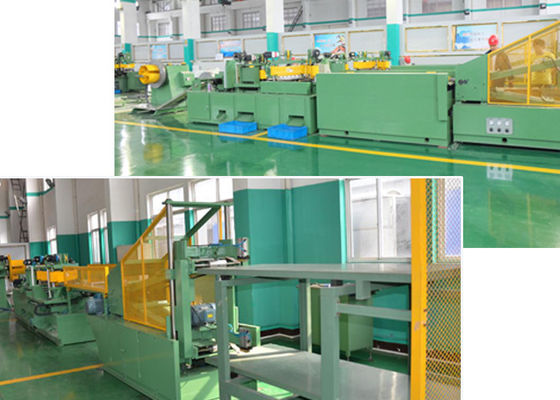

Fig 1: Vista completa de la máquina cortadora de núcleo de transformador HJX600-LLB |
Fig 2: Vista lateral de la máquina cortadora de núcleo de transformador HJX600-LLB
