Máquina de corte automático de núcleo de transformador de vuelta de paso de línea a longitud
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | cortadoras de la base | Modo de corte: | corte de la vuelta de paso |
|---|---|---|---|
| El grosor de la banda: | 0,23 ~ 0.35m m | Anchura de la tira: | 40 ~ 400m m |
| velocidad de alimentación: | 0 ~ 120m/min | Período de garantía: | 12 meses |
| Cortar el repicado: | menos de 0.02m m | Potencia total: | 15 kW |
Corte automático a la línea de longitudPaso a paso Núcleo del transformador CuMáquina de hacer
Introducciónde una masa de más de 0,05 g/cm3
La máquina de corte del núcleo del transformador HJX400-LLB es un equipo de corte especial, que se utiliza principalmente para cortar la cinta de acero de silicio para hacer las patas del núcleo del transformador.Este tipo de máquina de corte también se llama línea de corte a longitud. La máquina de corte de núcleo está provista de sistema de control PLC. La máquina de corte de núcleo tiene función de paso a paso para cortar las patas del núcleo de la vuelta.La máquina de corte de núcleo cuenta con una alta automatización y fácil operación.
El principalcoponentesde una masa de más de 0,05 g/cm3
- El motor de descarga hidráulica
- Dispositivo de alimentación inclinado
- Unidad de punción
- Unidad de afeitado
- Plataforma de salida
- Sistema de ajuste de ancho
- Sistema neumático
- Sistema de control eléctrico
Las condiciones técnicaspArámetrosde una masa de más de 0,05 g/cm3
Las especificaciones estándar típicas de HJX400-LLB se muestran a continuación y la máquina de corte del núcleo del transformador también se puede fabricar según lo solicitado.
| Capacidad de descarga de bobinas de dos extremos | 1000 kg/final |
| Identificador de la bobina de alimentación | Φ500 mm |
| OD máximo de la bobina de alimentación | F1200 mm |
| Cortar las cabezas | 45 + 45- y triángulo |
| espesor de corte | 0.23 ~ 0,35 mm |
| Ancho de corte | 40 ~ 400 mm |
| Duración de corte | 350 ~ 9999 mm |
| Diámetros de punción | Φ10 mm, Φ14 mm y Φ22 mm, intercambiables |
| Velocidad máxima de alimentación | 120 m/min. |
| Precisión del ángulo de corte | ± 0,05° |
| Precisión de corte de la longitud | ± 0,10 mm |
| Cortar y excavar | ≤ 0,02 mm |
| Capacidad de instalación | 15 kw |

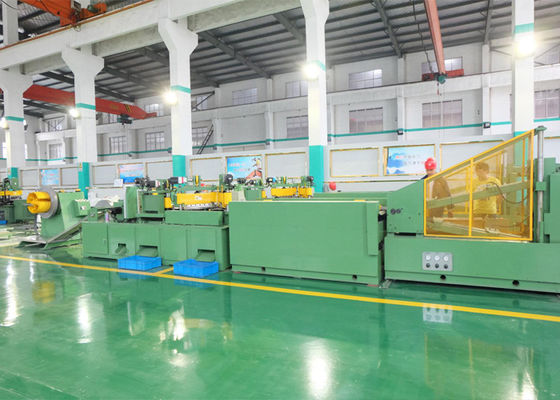

Figura 1:Visión lateral de la línea HJX400-LLB cortada a la longitud
Figura 2: Corte a la longitud de la línea HJX400-LLB de descarga de bobina
