Máquina profesional de enrollado de bobinas de transformadores de alambre plano redondo

Máquina de enrollar bobinas de transformador de aceite de rebobinado de alambre

DescripciónDe las máquinas de bobina de transformador ZPX250

La bobina transformadora ZPX250 es una bobina de alambre especial.Este tipo de máquina de bobina de bobina pequeña programable de la industria eléctrica se utiliza principalmente para enrollar bobinas pequeñas con una altura máxima de 250 mm y un diámetro exterior máximo de 400 mmLa función programable proporciona a la máquina muchas funciones.

• motor de cuerda principal,
• guía de alambre,
• pantalla táctil,
• un pedal de pie
• PLC
• VFD

El principalfLas especiescon una capacidad de producción de más de 300 kW,

• Inicio lento, cuando la máquina comienza a funcionar, la velocidad de rotación es muy lento para la seguridad, después de varios segundos, por lo general 0-5 segundos, que se puede preestablecer, la velocidad de rotación alcanzará la velocidad normal
• Funcionamiento suave, el marco de acero soldado fuerte garantiza que la máquina funcione sin problemas
• Alta automatización, con sistema de control basado en PLC, esta máquina de devanado puede funcionar automáticamente después de introducir los parámetros pertinentes
• Función completa, alta automatización garantiza la máquina con muchas funciones
• Fácil de operar, interfaz fácil de usar hace que el funcionamiento muy fácil

Las condiciones técnicaspArámetroscon una capacidad de producción de más de 300 kW,

Las especificaciones estándar típicas de ZPX250 se muestran a continuación y la máquina de devanado de bobina del transformador también se puede fabricar según lo solicitado.

• Altura del centro 900 mm
• El centro en vivo de Tailstock
• Potencia del motor 2,2 kW
• Cables planos máximos de 5,0x12,0 mm
• Cables redondos Ø0,3 ~ 5,0 mm
• Altura máxima de la bobina terminada 250 mm
• Diámetro exterior máximo de la bobina terminada 400 mm
• La distancia mínima de propagación es de 0,01 mm
• Contando desde 0 a 9999.9

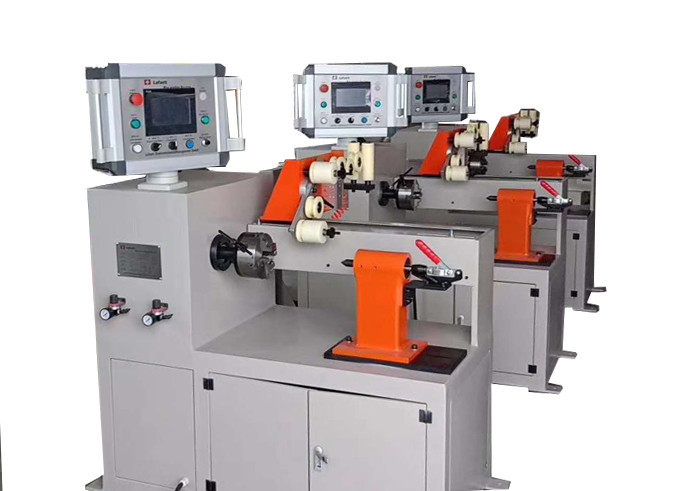

Figura 1: Visión completa de la máquina de bobina automática ZPX250


Figura 2: Guía de alambre de la máquina de bobina automática ZPX250
