Tabla de apilamiento del núcleo del transformador amorfo de vuelta ajustable inclinación hidráulica

Mesa apiladora de núcleo de solapamiento ajustableAmorfoTransformadorMesa apiladora de núcleo

Descripciónde la mesa apiladora de núcleo de transformador ZPT-3T

La mesa apiladora de núcleo de transformador ZPT-3T es un equipo profesional para ensamblar el núcleo de hierro de transformador de aleación amorfa, es decir, el núcleo de solapamiento. Este tipo de mesa apiladora de núcleo de solapamiento puede ensamblar muchos tipos de transformadores amorfos de tipo sumergido en aceite y de tipo seco. Colocando las bobinas en la plataforma elevadora de la mesa apiladora de núcleo de transformador, haciendo que el eje de la bobina sea horizontal, insertando cada núcleo de hierro de marco individual en el orificio interno de las bobinas, envolviendo, montando el aislante y los procesos de sujeción, etc., para completar los núcleos de hierro plegables. La altura de la posición de trabajo de la mesa apiladora de núcleo de transformador se puede ajustar fácilmente para satisfacer las diferentes necesidades de ensamblaje. La mesa apiladora de núcleo de transformador presenta una fácil operación, entre otras cosas.

Detalles rápidos de la mesa apiladora de núcleo de transformadorZPT-3T

• Altura de trabajo 850 mm
• Estación hidráulica
• Guía lineal
• Capacidad máxima 3000 kg
• Potencia del motor 2.2kw
• Presión hidráulica 21MPa

Parámetros principalesde la mesa apiladora de núcleo de transformadorZPT-3T

Las especificaciones estándar típicas de la mesa apiladora de núcleo de transformador ZPT-3T se muestran a continuación, sin embargo, la mesa también se puede fabricar según se solicite.

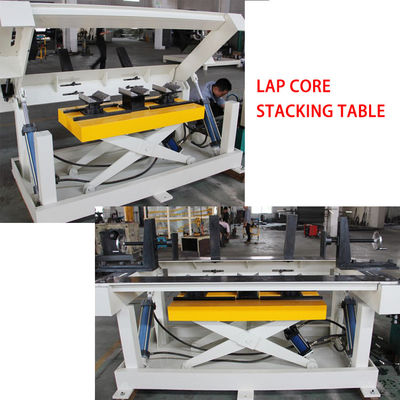

Fig 1: Vista completa de la mesa apiladora de núcleo de transformador ZPT-3T


Fig 2: Inclinación de la mesa apiladora de núcleo de transformador ZPT-3T
