Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | máquina de corte de núcleo transformador | Uso: | corte de acero al silicio |
|---|---|---|---|
| Proceso: | dos cortando dos perforando | Grueso de la hoja: | 0,23 ~ 0.35m m |
| Agujero de perforación: | Φ10 ~ 24 mm | Velocidad de alimentación: | 120m/min |
| Color: | Opcional | Período de garantía: | 12 meses |
| Sistema de control: | PLC | Sistema operativo: | Automático |
| Alta luz: | Máquina cortadora de núcleo de transformador de 60 mm,Máquina automática de corte de núcleo de transformador PLC,Cortadora automática de núcleo de transformador 120 m/min |
||
Tiras automáticas del corte de la cortadora de la base del transformador con la anchura a partir de 60m m a 600m m
Descripción de la máquina de corte de núcleo de transformador HJX600-LL
La cortadora automática de núcleos de transformadores HJX600-LL es un equipo especial para cortar tiras de hierro de silicio para hacer patas o yugos de núcleos de transformadores.La máquina cortadora de núcleo de transformador puede perforar la tira al cortarla.La máquina cortadora de núcleo puede cortar la tira con un ancho de 60 mm a 600 mm.Es fácil de operar.
Detalles rápidos de la máquina cortadora de núcleo de transformadorHJX600-LL
1. Desenrollador de un extremo (expansión hidráulica hermética, inversión eléctrica)
2. Unidad de alimentación inclinada
3. Alimentador (impulsado por servomotor, dispositivo de medición de longitud)
4. Unidad de perforación
5. Unidad de máquina de corte
6. Plataforma de salida
7. Unidad de clasificación y depilación
8. Unidad de captura de material
9. Sistema de ajuste de ancho de línea completa
10. Sistema neumático
Parámetros técnicos de la máquina cortadora de núcleo de transformadorHJX600-LL
Las especificaciones estándar típicas de la máquina cortadora de núcleos de transformadores HJX600-LL se muestran a continuación; sin embargo, la máquina cortadora de núcleos de transformadores también se puede fabricar según se solicite.
| Tolerancia del ancho del material del rollo: | ≤±0,1 mm |
| Longitud de la rebaba del material del rollo: | ≤0,03 mm |
| Tolerancia del grado S del material del rollo: | dirección única menos de 0,1 mm en 1000 mm |
| Grado de onda del material del rollo: | ≤15 mm/1000 mm (amplitud superior a 1000 mm, altura inferior a 15 mm) |
| El grosor de una hoja: | 0,23～ 0,35 mm |
| Ancho de hoja: | 60~600mm |
| Longitud de la hoja: | 350～9999mm |
| Diámetro del orificio de perforación | Φ 10 mm ~ 24 mm |
| Posición del orificio de perforación: | puede tener un desplazamiento bidireccional a lo largo de la línea central |
| Excentricidad de punzonado con muesca en V (a lo largo del centro de la hoja): | ±30 mm |
| Velocidad de alimentación: | 0～200m/min |
| Fuerza: | 18Kw |

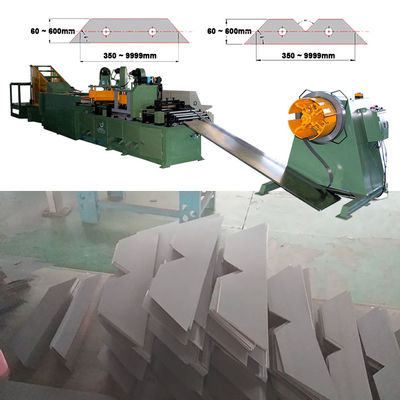

Fig. 1: Vista completa de la cortadora de núcleo de transformador HJX600-LL
Fig. 2: Desbobinador de la máquina de corte de núcleo de transformador HJJ600-LL
