Máquina cortadora longitudinal de núcleo de máquina de fabricación automática de láminas de acero al silicio


Descripción de la máquina cortadora de núcleo ZJX1250

La máquina cortadora de núcleos ZJX1250 es una cortadora especial, que se utiliza para cortar láminas de acero al silicio para hacer tiras de diferentes anchos.Estas tiras cortadas se pueden cortar para hacer las patas exteriores del núcleo del transformador, las patas centrales y el yugo VN, etc. La velocidad de corte de la máquina cortadora de núcleo se puede ajustar según las necesidades.La máquina cortadora longitudinal del núcleo cuenta con seis juegos de cortadores, que pueden hacer que la máquina cortadora longitudinal del núcleo corte cinco tiras a la vez.Sin embargo, los cortadores también se pueden agregar según se solicite para hacer más tiras con un ancho de tiras más pequeño.La máquina cortadora de núcleo presenta una alta automatización, fácil operación, etc.


Detalles rápidos de la máquina cortadora de núcleo ZJX1250

• Rango de expansión del desbobinador Ø470 ~ 520 mm
• Ancho de hoja 500 ~ 1250 mm
• Grosor de la hoja 0,15 ~ 0,6 mm
• 6 juegos de cortadores
• Velocidad de alimentación 120m/min
• Potencia motor 46kw


Componentes principales de la máquina cortadora de núcleos ZJX1250


1. Carro para carga y descarga de material

2. Desenrollador

3. Receptor de materiales

4. Dispositivo de guía móvil

5. Dispositivo de corte

6. Bobinadora

7. Estación hidráulica y sistema neumático.

8. Gabinete de control eléctrico y consola


Parámetros principales de la máquina cortadora de núcleos ZJX1250

Las especificaciones estándar típicas de la máquina cortadora de núcleos ZJX1250 se muestran a continuación; sin embargo, la máquina cortadora de núcleos también se puede fabricar según se solicite.

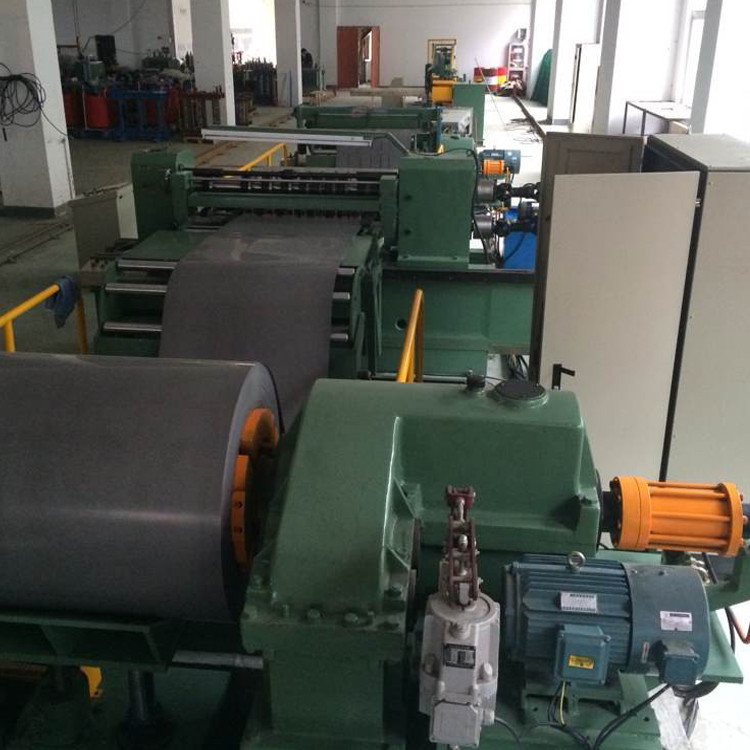

Fig. 1: Vista frontal de la máquina cortadora de núcleos ZJX1250


Fig. 2: Bobinadora de la máquina cortadora de núcleos ZJX1250
