Máquina que raja de la base que hace la tira del silicio para las piernas de la base del transformador

Máquina cortadora de núcleo que fabrica tiras de silicona para núcleo de transformador

Descripción de la máquina cortadora de núcleo ZJX1250

La máquina cortadora de núcleos ZJX1250 es un equipo especial para cortar láminas de acero al silicio para hacer tiras de diferentes anchos.Wcon línea de corte longitudinal, tEstas tiras se pueden cortar nuevamente para hacer las patas exteriores, las patas centrales y el yugo VN del núcleo del transformador.El sistema de control de la máquina de corte longitudinal central se basa en PLC y la velocidad de corte se puede ajustar según las necesidades.La máquina cortadora de núcleos se proporciona con seis juegos de cortadores; sin embargo, se pueden agregar más cortadores para cortar tiras más pequeñas.La máquina cortadora de núcleo presenta una alta automatización, fácil operación, etc.Es muy fácil operar la máquina cortadora de núcleo.

Rápidoddetalles de máquina cortadora de núcleo ZJX1250

• Rango de expansión del desbobinador Ø470 ~ 520 mm
• Ancho de hoja 500 ~ 1250 mm
• Grosor de la hoja 0,15 ~ 0,6 mm
• 6 juegos de cortadores
• Velocidad de alimentación 120m/min
• Potencia motor 46kw

PrincipalCcomponentesde la máquina cortadora de núcleo ZJX1250

1. Carro para carga y descarga de material

2. Desenrollador

3. Receptor de materiales

4. Dispositivo de guía móvil

5. Dispositivo de corte

6. Bobinadora

7. Estación hidráulica y sistema neumático.

8. Gabinete de control eléctrico y consola

Principalpagarametrosde la máquina cortadora de núcleo ZJX1250

Las especificaciones estándar típicas de la máquina cortadora de núcleos ZJX1250 se muestran a continuación; sin embargo, la máquina cortadora de núcleos también se puede fabricar según se solicite.

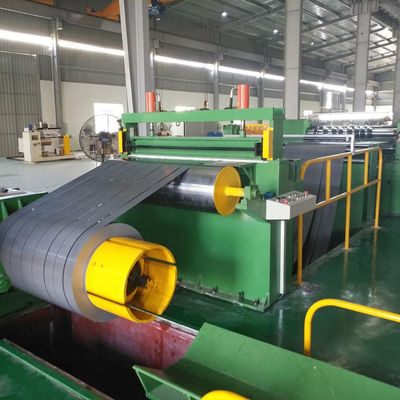

Fig. 1: Vista frontal de la máquina cortadora de núcleos ZJX1250


Fig. 2: Bobinadora de la máquina cortadora de núcleos ZJX1250
