Máquina automática de corte longitudinal de tiras de acero al silicio de 500 mm de DI

Máquina cortadora longitudinal de tiras Máquina cortadora automática con núcleo de acero al silicio

Descripción de la máquina cortadora de núcleo ZJX1250

La máquina cortadora longitudinal de núcleos ZJX1250 es una máquina cortadora longitudinal de tiras profesional para cortar bobinas de acero al silicio para hacer tiras de diferentes anchos.Estas tiras se pueden cortar para hacer las patas exteriores, las patas centrales y el yugo VN del núcleo del transformador.La velocidad de corte de la máquina cortadora de núcleo se puede ajustar.Se configuran seis juegos de cortadores para la cortadora, que puede hacer cinco tiras a la vez.Sin embargo, los cortadores se pueden agregar según se solicite para hacer más tiras a la vez.Con PLC basado en el sistema de control, la máquina cortadora de núcleos se puede operar fácilmente.

Rápidoddetalles de máquina cortadora de núcleo ZJX1250

• Rango de expansión del desbobinador Ø470 ~ 520 mm
• Ancho de hoja 500 ~ 1250 mm
• Grosor de la hoja 0,15 ~ 0,6 mm
• 6 juegos de cortadores
• Velocidad de alimentación 120m/min
• Potencia motor 46kw

PrincipalCcomponentesde la máquina cortadora de núcleo ZJX1250

1. Carro para carga y descarga de material

2. Desenrollador

3. Receptor de materiales

4. Dispositivo de guía móvil

5. Dispositivo de corte

6. Bobinadora

7. Estación hidráulica y sistema neumático.

8. Gabinete de control eléctrico y consola

Principalpagarametrosde la máquina cortadora de núcleo ZJX1250

Las especificaciones estándar típicas de la máquina cortadora de núcleos ZJX1250 se muestran a continuación; sin embargo, la máquina cortadora de núcleos también se puede fabricar según se solicite.

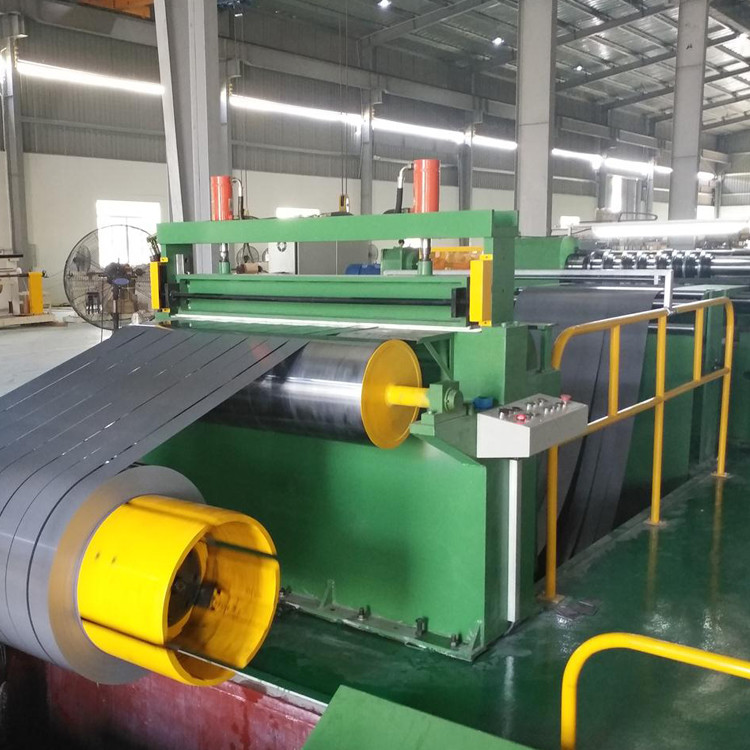

Fig. 1: Vista frontal de la máquina cortadora de núcleos ZJX1250


Fig. 2: Bobinadora de la máquina cortadora de núcleos ZJX1250
