Lap Core Adjustable Transformer Core que apila la tabla 40mm/s

Mesa de apilamiento de núcleo ajustable para transformador de núcleo de solapamiento del proveedor de fábrica


Descripciónde la mesa de apilamiento de núcleo de transformador ZPT-5T

La mesa de apilamiento de núcleo de transformador, también llamada mesa de apilamiento ajustable de núcleo de solapamiento, ZPT-5T es un equipo especial para ensamblar el núcleo de hierro del transformador de aleación amorfa. La mesa de apilamiento de núcleo de transformador se puede utilizar para apilar el núcleo de hierro e inclinar el núcleo apilado. Es fácil de usar la mesa de apilamiento, colocando una bobina en la plataforma elevadora de la mesa de apilamiento de núcleo de transformador, haciendo que el eje de la bobina sea horizontal, insertando cada núcleo de hierro de marco individual en el orificio interno de la bobina, envolviendo, montando el aislante y los procesos de sujeción, etc. para completar los núcleos de hierro plegables. La altura de la posición de trabajo de la mesa de apilamiento de núcleo de transformador se puede ajustar fácilmente para satisfacer las diferentes necesidades de montaje.


Detalles rápidos de la mesa de apilamiento de núcleo de transformador ZPT-5T

• Altura de trabajo 850 mm
• Estación hidráulica 1 pieza
• Guía lineal
• Capacidad máxima 5000 kg
• Potencia del motor 2,2 kW
• Presión hidráulica 21MPa


Parámetros principalesde la mesa de apilamiento de núcleo de transformador

Las especificaciones estándar típicas de la mesa de apilamiento de núcleo de transformador ZPT-5T se muestran a continuación; sin embargo, la mesa de apilamiento también se puede fabricar según se solicite.

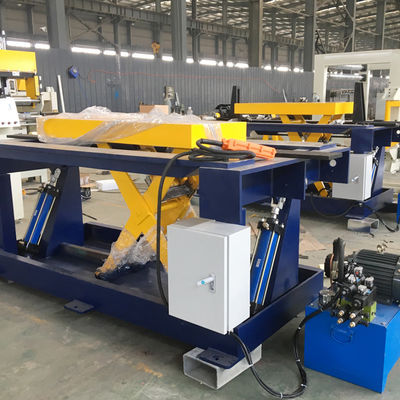

Fig. 1: Vista completa de la mesa de apilamiento de núcleo de transformador ZPT-5T


Fig. 2: Inclinación de la mesa de apilamiento de núcleo de transformador ZPT​-5T
