Datos del producto:
Pago y Envío Términos:
|
| NOMBRE: | cortadora del miembro de la base del transformador | Función: | fabricación del miembro de la base |
|---|---|---|---|
| Grueso de la hoja: | 0,23 ~ 0.35m m | Anchura de la hoja: | 40 ~ 400m m |
| Fuerza de motor: | 14kw | Velocidad de alimentación: | 180m/min |
| Color de la máquina: | personalizable | Garantía: | 12 meses |
| Resaltar: | cortadora de la base del miembro de 0.35m m,Lap Transformer Core Cutting Machine,cortadora de la base del transformador de 400m m |
||
Máquina cortadora automática de núcleo de transformador de vuelta de paso de fabricación de extremidades de núcleo
Descripción de la máquina de corte de núcleo de transformadorde ZZ400-BK
La máquina cortadora de núcleo de transformador ZZ400-BK es una máquina cortadora de miembros con núcleo de hierro de tipo superpuesto, que se puede usar para cortar acero al silicio para hacer miembros con núcleo de transformador.La máquina cortadora puede perforar agujeros en la extremidad.El diámetro del agujero puede ser diferente según lo solicitado.Este tipo de Línea de corte por longitud se puede utilizar para cortar la tira con un ancho máximo de 400 mm.Las funciones principales de la máquina de corte son cortar la extremidad del núcleo equilátero, la extremidad del núcleo excéntrico (el ángulo excéntrico se puede ajustar según se solicite), la extremidad del núcleo de la vuelta escalonada, la misma extremidad del núcleo, etc.La máquina de corte tiene un sistema de control PLC.
Componentes principalesde la máquina de corte de núcleo de transformador ZZ400-BK
1. Desbobinador hidráulico de un solo cabezal
2. Dispositivo de guía de pendiente
3.Alimentador
4.Dispositivos de punzonado y corte.
5. Transportador
6. Sistema neumático
7. Sistema de control PLC
Parámetros principalesde la máquina de corte de núcleo de transformador ZZ400-BK
Las siguientes son las especificaciones estándar de la línea de corte a medida de la rama central ZZ400-BK.Sin embargo, las especificaciones se pueden modificar según se solicite.
| Bobina de suministro: | acero al silicio |
| Identificación de la bobina de suministro: | Φ500mm |
| Bobina de suministro OD: | Φ1200mm máximo |
| Peso de la bobina de suministro | 1500 kg máximo |
| Espesor de corte: | 0,2 ~ 0,35 mm |
| Ancho de corte (paso por vuelta): | 40 ~ 400 mm (40 ~ 370 mm) |
| Longitud de corte: | 150 ~ 9999 mm |
| Velocidad de alimentación: | 180m/min |
| Diámetro de perforación: | Φ10mm y Φ24mm |
| Energía: | 14kw |

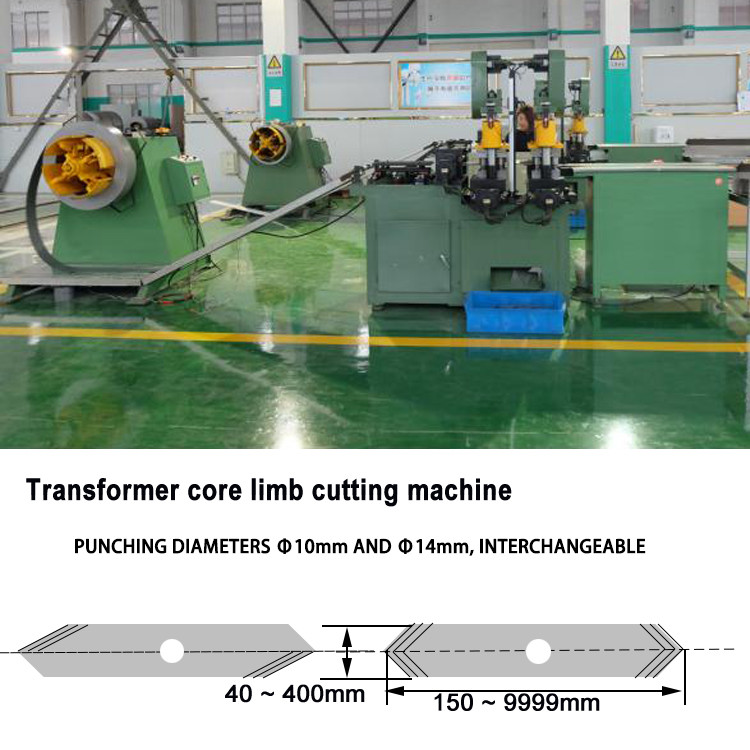

Fig. 1: Vista completa de la cortadora de núcleo de transformador ZZ400-BK
Fig. 2: Cortadora de núcleo de transformador ZZ400-BK
