El tanque de aceite automático del transformador acanaló la aleta que formaba las aletas/minuto de la máquina 4

Tanque de aceite del transformador automático caleta arrugadaFormaciónmáquina

Descripción de la máquina de moldeado de aletas corrugadas BWX1600-400

La máquina de fabricación de aletas onduladas está compuesta por una unidad de formación de aletas, una unidad de soldadura de aletas, un descoilador y un enfriador de aceite.La máquina de formación de aletas onduladas está especialmente diseñada para doblar la placa de acero para hacer aletas onduladasLa máquina puede doblar la placa entre las aletas o en el extremo de la placa, lo que puede ahorrar tiempo de montaje y soldadura del tanque de cartón ondulado, mientras que reduce el riesgo de fugas.

Componentes principales de las aletas onduladasel formularioLa máquina BWX1600-400

• Decoiler
• Unidad de formación de aletas
• Unidad de soldadura de aletas
• Refrigerador de aceite

El principalParámetros de las aletas de cartón onduladoel formularioLa máquina BWX1600-400:

1ancho de la bobina de acero sin procesar: 300-1600 mm
2. espesor de acero 0,5 ~ 1,75 mm
3. altura de las aletas 100-400 mm
4. distancia de las aletas: 45-80 mm
5. desenrollador: expansión mecánica, capacidad de 5 toneladas
6. estación hidráulica, 35-30MPA
7- Sistema de control por PLC

8. velocidad de trabajo: 3 ~ 4 aletas/min

Figura 1:Unidad de formación de la máquina de formación de aletas corrugadas BWX1600-400

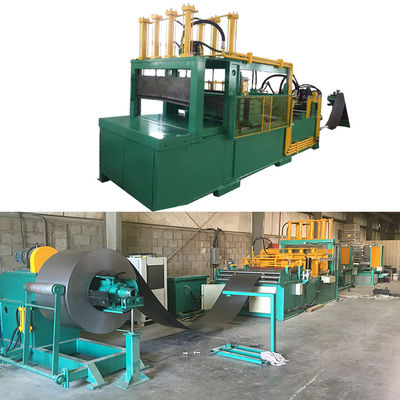

Fig. 2: Máquina de moldeado de aletas corrugadas
