Máquina automática de enrollar papel de aluminio y papel de cobre con conductor
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | máquinas de enrollamiento de papel | Función: | conductor de bobinado de lámina |
|---|---|---|---|
| espesor del papel: | 0,2 ~ 3.0m m | Decoiler de la hoja: | 1 juego |
| soldadura: | soldadura de presión fría | El motor: | 5.5KW |
| Color de la máquina: | según lo solicitado | Tiempo de garantía: | 12 meses |
Máquina automática de enrollar papel de aluminio y papel de cobre con conductor
Descripcióncon una longitud de más de 20 mm,
La máquina automática de bobinado de papel de cobre BRJ200 es una bobina profesional de papel de papel para bobinar bobinas de transformadores y otros productos similares.Este tipo de máquina de bobinado de lámina está provista de un descoilador de láminaCon dos desenrolladores de papel de aislamiento, la máquina de enrollamiento de papel de cobre puede enrollar una o dos capas de papel de aislamiento a la vez.Las demás máquinas de soldar, la máquina de bobinado de papel de cobre puede soldar la barra de bus y el papel de cobre juntos.La máquina de bobinado de papel laminado está equipada con sistema de control PLCCon HMI, la máquina de bobinado de papel de cobre se puede operar fácilmente.
El principalcoponentescon una longitud de más de 20 mm,
1Cuadro principal
2. Descargador de conductores de papel
3. Roller
4Unidad de enrollamiento
5. Descolador de aislamiento
6Sensor fotoeléctrico
7Unidad de soldadura a presión en frío
8Unidad neumática
Las condiciones técnicaspArámetroscon una longitud de más de 20 mm,
A continuación se muestran las especificaciones estándar típicas de la máquina de bobinado de papel de cobre BRJ200 y la máquina de bobinado de papel de cobre también se puede fabricar según lo solicitado.
| Ancho máximo de la lámina: | 200 mm |
| OD de bobina terminada (excluidas las barras de bus ): | Ø 600 mm |
| OD de bobina terminada (incluida la barra de bus ): | Ø 700 mm |
| Forma de la bobina terminada: | Círculo, óvalo y rectángulo, etc. |
| Material del conductor: | de cobre o de aluminio |
| espesor de la lámina: | 0.2 ~ 2,0 mm |
| El espesor de la lámina: | 0.3 ~ 3,0 mm |
| Identificación del material de la lámina: | Ø 500 mm |
| Material de papel OD.: | Ø 1000 mm, máximo |
| Número del desenrollador de papel: | 1 piezas |
| Duración del desenrollador de papel: | 250 mm |
| Rango de expansión del descolador de papel: | Ø 420 ~ 520 mm |
| Peso máximo de la bobina: | 750 kg de peso |
| Modo de rectificación: | Sensores fotoeléctricos |
| Número del descolador de papel aislante: | 1 juego |
| Envase de papel aislante OD.: | Ø 400 mm, máximo |
| Identificación de la bobina de papel aislante: | Ø 76 mm |
| Ancho de la bobina aislante | 250 mm |
| El eje del descolador de papel aislante: | Extensible (acción neumática de apertura/cierre) |
| Velocidad de giro: | Se aplicarán las siguientes medidas: |
| Potencia de giro del servomotor: | 5.5kw |
| Dispositivo de soldadura: | Soldadura en frío |
| Sistema de control: | PLC |
| Interfaz de operación: | Pantalla táctil |

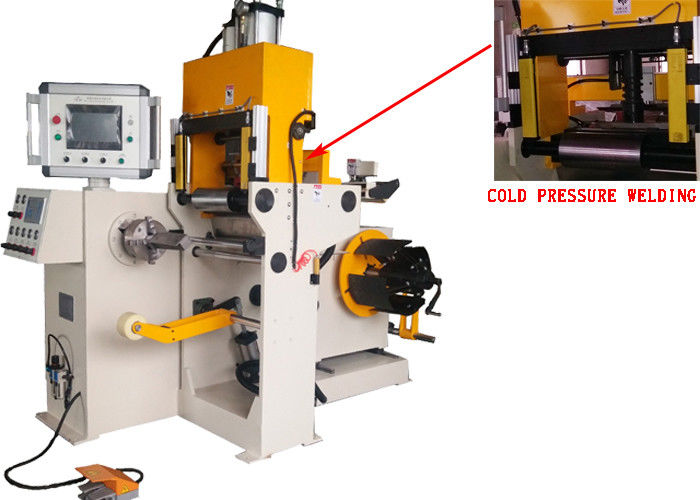

Figura 1: Vista completa de la máquina de bobinado de papel de cobre BRJ200
Figura 2: Vista trasera de la máquina de bobinado de papel de cobre BRJ200
